ข้อมูลคุณภาพ
| การจัดอันดับ |
| RoHSใช่ |
| REACHใช่ |
| ปลายผง / วัสดุลูก |
| ระดับ MSL / Peak reflowLevel-3-260C-168 HR |
| คุณภาพ ความน่าเชื่อถือ & ข้อมูลบรรจุ |
ประเภทการส่งออก
*เพื่ออ้างอิงเท่านั้น
- สหรัฐอเมริกา ECCN: 3A991A2

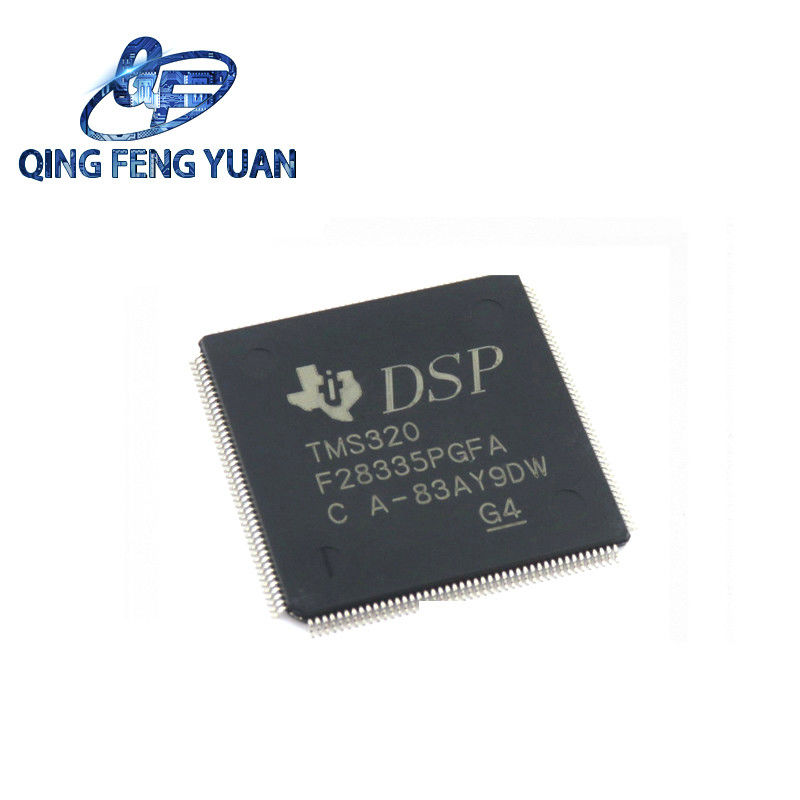

ข้อมูลเพิ่มเติม TMS320F28335
ข้อมูลบรรจุ
| แพคเกจ พินLQFP (PGF) |
| ระยะอุณหภูมิการทํางาน (°C) -40 ถึง 85 |
| แพคเกจ qty ผู้ขนส่ง40 JEDEC TRAY (5+1) |
คุณสมบัติของ TMS320F28335
- เทคโนโลยี CMOS สถานที่ทํางานสูง
- ขนาดสูงสุด 150 MHz (ระยะเวลาวงจร 6.67 ns)
- 1.9-V/1.8-V core, 3.3-V I/O ออกแบบ
- CPU ขนาด 32 บิตที่มีประสิทธิภาพสูง (TMS320C28x)
- IEEE 754 หน่วยระยะยาวความละเอียดเดียว (FPU) (F2833x เท่านั้น)
- การดําเนินงาน MAC 16 × 16 และ 32 × 32
- 16 × 16 MAC สองตัว
- สถาปัตยกรรมรถบัสฮาร์วาร์ด
- การตอบสนองและการประมวลผลการสับสนอย่างรวดเร็ว
- รูปแบบการเขียนโปรแกรมความทรงจํา
- ประสิทธิภาพการใช้โค้ด (ใน C/C++ และ Assembly)
- เครื่องควบคุม DMA 6 ช่อง (สําหรับ ADC, McBSP, ePWM, XINTF และ SARAM)
- อินเตอร์เฟซภายนอก 16-bit หรือ 32-bit (XINTF)
- มากกว่า 2M × 16 ระยะทางที่อยู่
- แผ่นความจําบนชิป
- F28335, F28333, F28235: 256K × 16 แฟลช, 34K × 16 SARAM
- F28334, F28234: 128K × 16 แฟลช, 34K × 16 SARAM
- F28332, F28232: 64K × 16 แฟลช, 26K × 16 SARAM
- 1K × 16 OTP ROM
- โรมบูท (8K × 16)
- ด้วยโหมดการเริ่มต้นของซอฟต์แวร์ (ผ่าน SCI, SPI, CAN, I2C, McBSP, XINTF และ I/O ปานกลาง)
- ตารางคณิตศาสตร์มาตรฐาน
- นาฬิกาและระบบควบคุม
- ออสซิลเลอเตอร์บนชิป
- โมดูลวัตช์ด็อกไทมอร์
- พิน GPIO0 ไปยัง GPIO63 สามารถเชื่อมต่อกับหนึ่งในแปดการตัดแกนภายนอก
- บล็อกขยายการสับเปลี่ยนด้านนอก (PIE) ที่รองรับการสับเปลี่ยนด้านนอกทั้งหมด 58 ครั้ง
- คีย์ความปลอดภัย 128 บิต
- ป้องกันบล็อก flash/OTP/RAM
- ป้องกันการรีสเวิร์คฟอร์มแวร์
- อุปกรณ์บริหารที่พัฒนา
- สูงสุด 18 การออก PWM
- สูงสุด 6 HRPWM ออกด้วยความละเอียด 150-ps MEP
- ขั้นต่ําถึง 6 รายการ
- อินเตอร์เฟซ Quadrature Encoder สูงสุด 2 อินเตอร์เฟส
- ขนาดสูงสุด 8 เครื่องกําหนดเวลา 32 บิต (6 สําหรับ eCAP และ 2 สําหรับ eQEP)
- ถึง 9 เครื่องกําหนดเวลา 16 บิต (6 สําหรับ ePWM และ 3 XINTCTRs)
- เครื่องกําหนดเวลา CPU 32 บิต
- อุปกรณ์ระยะทางสายพานลําดับ
- ขนาดสูงสุด 2 โมดูล CAN
- ขนาดสูงสุด 3 โมดูล SCI (UART)
- ขนาดสูงสุด 2 โมดูล McBSP (สามารถตั้งค่าเป็น SPI)
- โมดูล SPI หนึ่ง
- รถบัสวงจรบูรณาการ (I2C)
- ADC 12 บิต 16 ช่อง
- อัตราการแปลง 80-ns
- 2 × 8 ช่อง multiplexer ทางเข้า
- สองตัวอย่างและเก็บไว้
- การแปลงครั้งเดียว/พร้อมกัน
- หลักฐานภายในหรือภายนอก
- ปิน GPIO ที่สามารถเขียนโปรแกรมได้เป็นตัวต่อตัวได้มากถึง 88 ปิน
- การสนับสนุนการสแกนเขต JTAG
- มาตรฐาน IEEE 1149.1-1990 การทดสอบมาตรฐาน การเข้าถึง Port และ Boundary Scan Architecture
- คุณสมบัติการปรับปรุงความผิดพลาดที่ระดับสูง
- ฟังก์ชันการวิเคราะห์และจุดหยุด
- การแก้ไขความผิดพลาดในเวลาจริง โดยใช้ฮาร์ดแวร์
- การสนับสนุนการพัฒนารวมถึง
- ANSI C/C++ compiler/assembler/linker
- Code Composer StudioTM IDE
- DSP/BIOSTM และ SYS/BIOS
- ห้องสมุดโปรแกรมควบคุมมอเตอร์ดิจิตอลและพลังงานดิจิตอล
- รูปแบบพลังงานต่ําและประหยัดพลังงาน
- รูปแบบ IDLE, STANDBY, HALT รองรับ
- ปิดการทํางานของนาฬิกาส่วนตัว
- เอ็นเดียนส์: เอ็นเดียนส์น้อย
- ตัวเลือกของแพคเกจ:
- บรรจุภัณฑ์สีเขียวไร้สารนํา
- สายบอลพลาสติก 176 ลูก (BGA) [ZJZ]
- 179 ลูก MicroStar BGATM [ZHH]
- บอล 179 กล่องบอลดีๆใหม่ (nFBGA)
- สายพัดลมแบบสี่สี่สี่สาย (LQFP) ขนาด 176 ปิน [PGF]
- 176-pin Thermally Enhanced Low-Profile Quad Flatpack (HLQFP) [PTP] [การปรับปรุงความแข็งแรงทางอุณหภูมิ]
- ตัวเลือกอุณหภูมิ
- A: ¥40°C ถึง 85°C (PGF, ZHH, ZAY, ZJZ)
- S: ∼40°C ถึง 125°C (PTP, ZJZ)
- Q: 40 °C ถึง 125 °C (PTP, ZJZ) (คุณสมบัติ AEC Q100 สําหรับการใช้งานในรถยนต์)
FAQ
Q1: เกี่ยวกับการอ้างอิงของ IC BOM?
A1: บริษัทมีช่องทางการจัดซื้อของผู้ผลิตวงจรบูรณาการเดิมในประเทศและต่างประเทศ และทีมวิเคราะห์ทางการแก้ไขสินค้ามืออาชีพเพื่อเลือกองค์ประกอบอิเล็กทรอนิกส์ราคาถูกสําหรับลูกค้า.
Q2: โปรโมชั่นสําหรับ PCB และ PCBA
A2: ทีมงานมืออาชีพของบริษัทจะวิเคราะห์ช่วงการใช้งานของ PCB และ PCBA การแก้ไขที่ให้บริการโดยลูกค้าและความต้องการปารามิเตอร์ขององค์ประกอบอิเล็กทรอนิกส์แต่ละและในที่สุดก็ให้ลูกค้า มีคุณภาพสูงและราคาถูก.
Q3:เกี่ยวกับการออกแบบชิปเพื่อผลิตภัณฑ์เสร็จ?
A3: เรามีชุดที่สมบูรณ์แบบของการออกแบบเวฟเฟอร์, การผลิตเวฟเฟอร์, การทดสอบเวฟเฟอร์, การบรรจุและการบูรณาการ IC, และบริการตรวจสอบสินค้า IC.
Q4: บริษัทของเรามีข้อกําหนดปริมาณการสั่งซื้อขั้นต่ํา (MOQ)?
A4: ไม่, เราไม่มีความต้องการ MOQ, เราสามารถสนับสนุนโครงการของคุณเริ่มต้นจากต้นแบบการผลิตจํานวนมาก.
Q5: วิธีการที่จะทําให้แน่ใจว่าข้อมูลของลูกค้าไม่รั่ว?
A5: เราพร้อมที่จะลงนาม NDA โดยกฎหมายท้องถิ่นด้านลูกค้า และสัญญาที่จะรักษาข้อมูลลูกค้าในระดับความลับสูง
