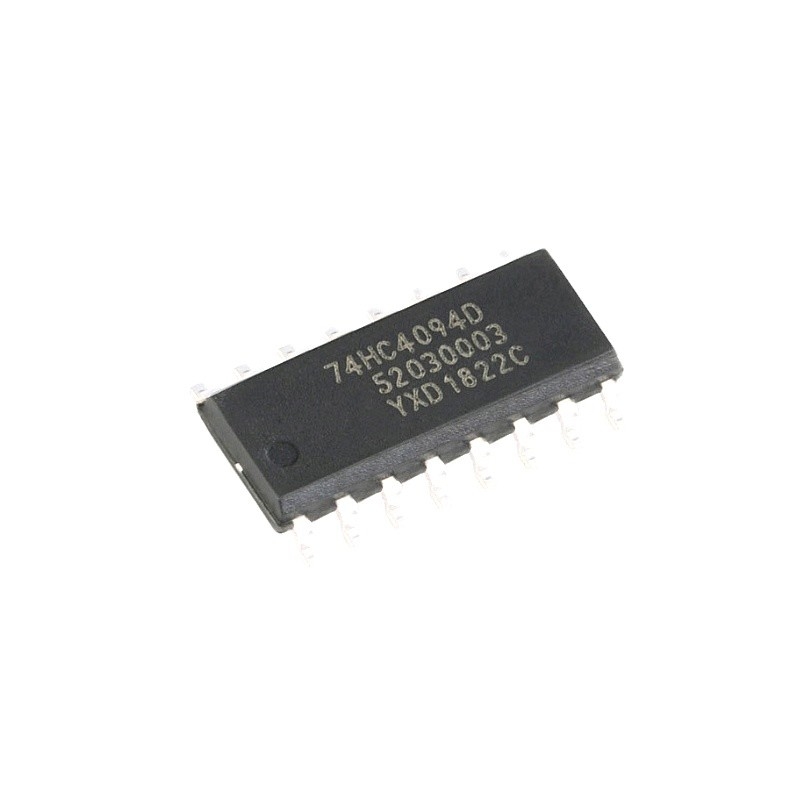

74HC4094; 74HCT4094 เป็นเรจิสเตอร์สลับ 8 บิท ซีเรียลอิน / ซีเรียลออกหรือปานกลางออกที่มีเรจิสเตอร์การเก็บข้อมูลและผลิต 3 รัฐ
ทั้งจดทะเบียนการสลับและการเก็บของมีนาฬิกาแยกกัน อุปกรณ์มีการเข้าลําดับ (D) และสองการออกลําดับ (QS1 และ
QS2) เพื่อเปิดให้ใช้งานแบบ Cascading ข้อมูลถูกย้ายไปใน LOW-to-HIGH การเปลี่ยนของ CP inputข้อมูลมีให้บริการที่ QS1 เกี่ยวกับการเปลี่ยนจาก LOW ไปยัง HIGH ของปริมาณการเข้า CP เพื่ออนุญาตให้มีการกระแสเมื่อขอบนาฬิกาเร็วข้อมูลเดียวกันมีอยู่ที่ QS2 ในการสลับ HIGH-to-LOW ต่อไปของ CP input เพื่ออนุญาตให้มีการกระแสเมื่อขอบนาฬิกาช้าข้อมูลในทะเบียนการสลับจะถูกโอนไปยังทะเบียนการเก็บข้อมูลเมื่อ input STR เป็น HIGH. ข้อมูลในบันทึกการเก็บข้อมูลจะปรากฏที่ผลิตทุกครั้งที่ผลิตเปิดการเข้า (OE) เป็นสูง. OE ต่ําทําให้ผลิต assuming สภาพ OFF impedance สูงการทํางานของ OE input ไม่ส่งผลกระทบต่อสภาพของทะเบียนหน่วยเข้าประกอบด้วยไดโอเดสคลัมป์ (clamp diodes) ทําให้สามารถใช้ตัวต่อต้านจํากัดกระแสกระแสได้ในการเชื่อมต่อหน่วยเข้ากับความกระชับกําลังที่เกิน VCC
